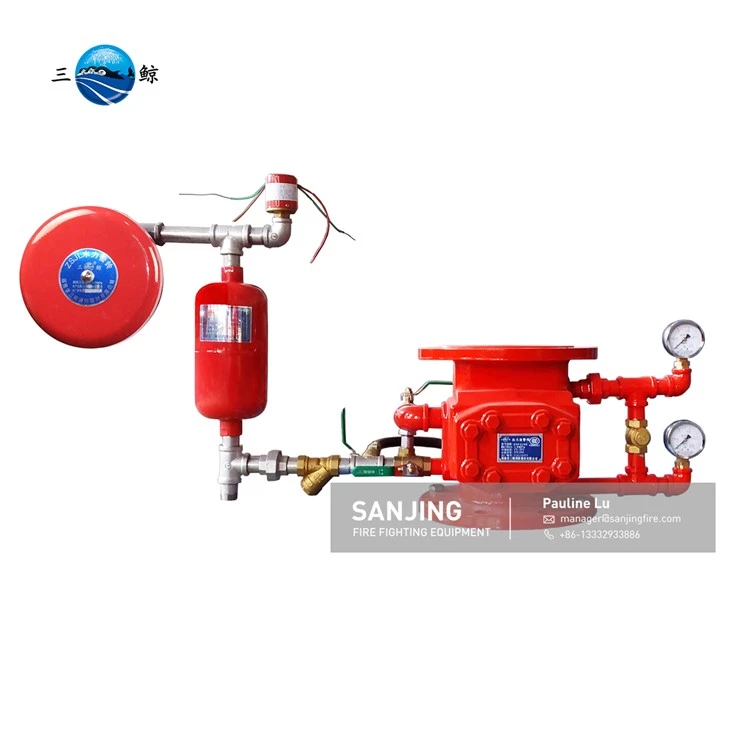

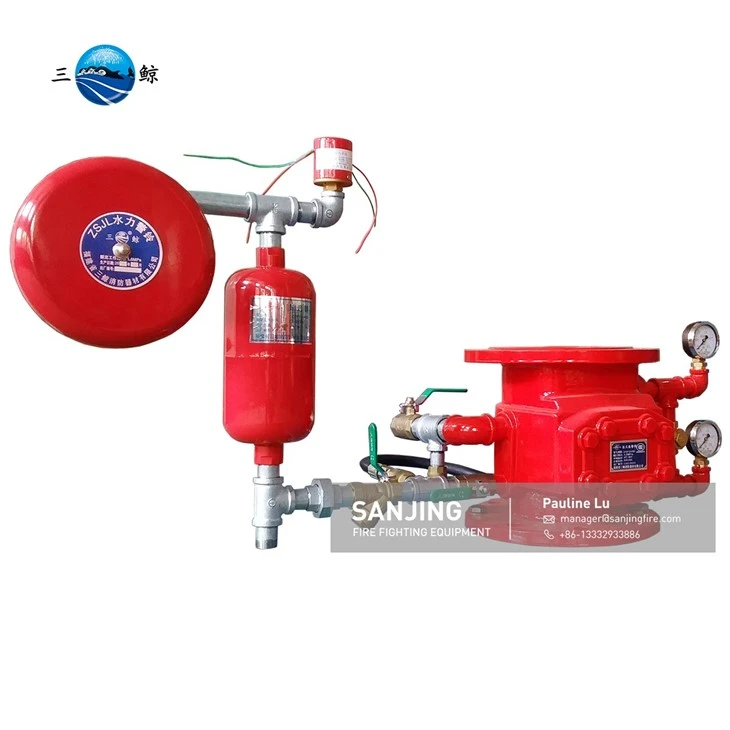

Valvola di allarme bagnato per sistema di irrigazione

Valvola di allarme bagnato per sistema di irrigazione

1. Prestazioni e utilizzo del prodotto:

La pressione di lavoro nominale del dispositivo di allarme bagnato di tipo ZSFZ prodotto dalla nostra azienda è di 1,6 MPA. Il materiale principale è la ghisa nodulare e c'è anche una valvola di allarme bagnata in acciaio inossidabile. Il prodotto soddisfa i requisiti standard GB5135. 2-2003.

(1) La valvola di allarme umida è un componente importante del sistema di irrigazione automatico bagnato. È composto principalmente da valvola bagnata, ritardatore e campanello di allarme idraulico. La sua funzione principale è: quando l'irrigatore viene acceso per spruzzare l'acqua per rendere l'acqua nel flusso di tubazioni, può aprire automaticamente il lembo della valvola e rendere l'acqua scorrere nel campanello di allarme idraulico e l'interruttore a pressione per emettere un suono di allarme e un segnale elettrico. Tra i sistemi di estinzione antincendio automatico, i sistemi di irrigazione bagnati sono i sistemi più utilizzati.

(2) La temperatura ambiente applicabile per il sistema di irrigatore automatico a umido è di 4 gradi -70 gradi.

(3) La valvola di allarme umida presenta i vantaggi delle prestazioni di lavoro stabili, un'elevata efficienza di estinzione, un'azione sensibile, una semplice manutenzione, un uso affidabile e una lunga vita. Pertanto, è ampiamente utilizzato in grattacieli, ospedali, hotel, edifici per uffici, centri commerciali, magazzini, fabbriche e progetti sotterranei, adatti all'estinzione dell'acqua.

2. Parametri e dimensioni

(1) Parametri tecnici

(2) Dimensione della struttura

3. Principio di lavoro

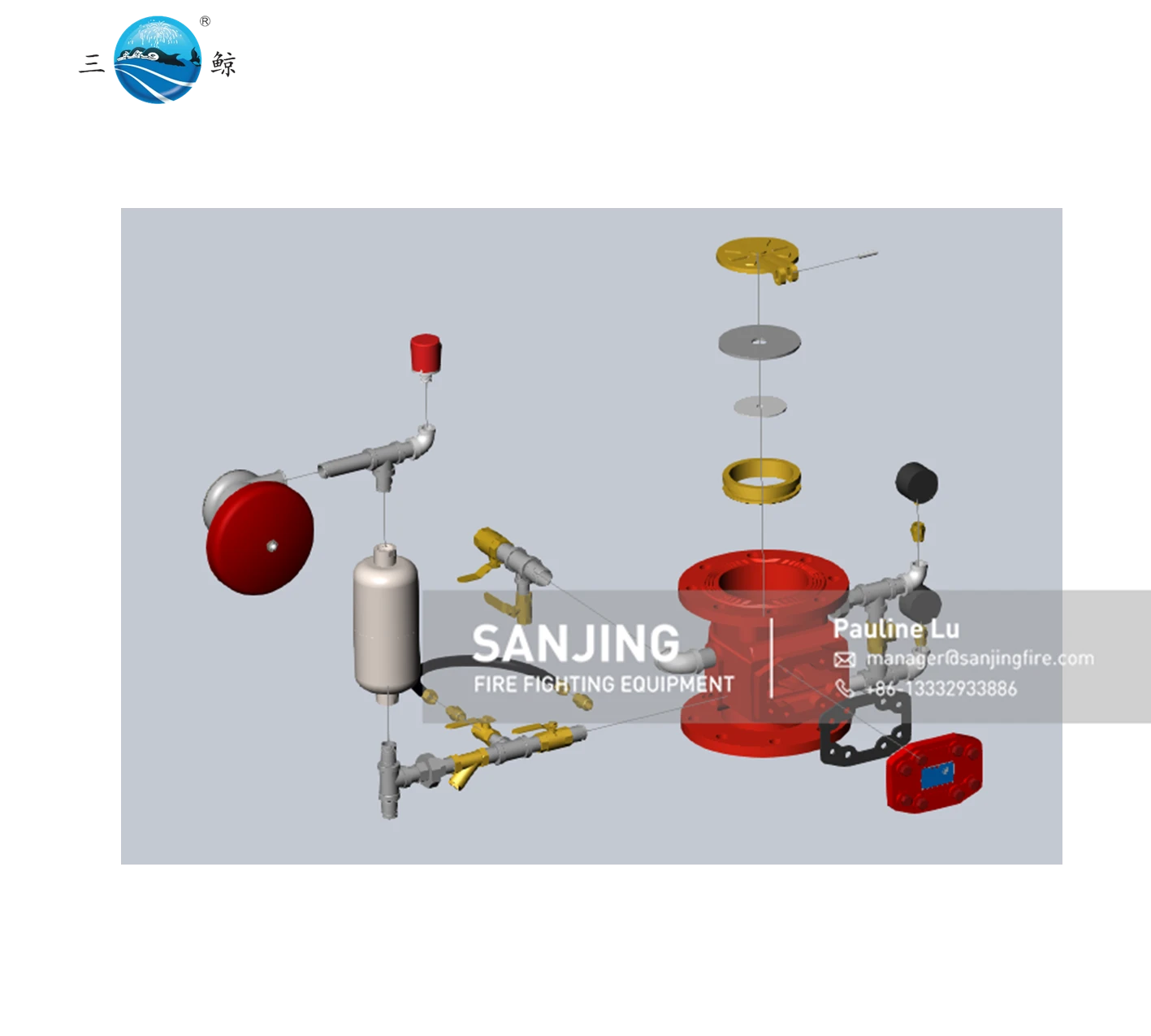

(1) La valvola di allarme umida è una struttura ad anello del sedile del diaframma bilanciata esternamente. Il suo dispositivo di valvola di allarme bagnato è composto principalmente da corpo della valvola, sedile della valvola, disco, valvola di compensazione del ritegno, filtro, valvola di prova dell'acqua, ritardatore, interruttore a pressione. , I campanelli di allarme idraulico, gli indicatori di pressione e gli accessori della tubazione sono assemblati da tubi e giunti zincati. Il disco della valvola è incernierato e fissato con una guarnizione. Una scanalatura e un piccolo foro che conducono alla conduttura di allarme del ritardato sono forniti sulla faccia di tenuta della sede della valvola. Quando il disco della valvola è chiuso, anche la scanalatura è chiusa e il disco della valvola non appena viene acceso, l'acqua entra nel campanello di allarme idraulico e nell'interruttore a pressione attraverso le scanalature e i piccoli fori. Se si verifica la pressione della fonte d'acqua o si verifica un martello da acqua, un dispositivo di compensazione del bilanciamento della pressione e un dispositivo di ritardo situato all'esterno della valvola di allarme umido possono impedire in modo affidabile il malfunzionamento della valvola di allarme umido ed evitare falsi allarmi. Quando la pressione di ingresso è 0. 14MPA e il valore Q flusso continuo del sistema è nell'intervallo di 15L / min

(2) Quando il sistema si trova in uno stato quasi lavoratore, il lembo della valvola copre la scanalatura sull'anello del sedile e il tubo di allarme che conduce al ritardo non ha acqua. Tuttavia, quando un allarme antincendio nell'area di protezione fa sì che uno o più irrigatori nella rete dei tubi si avvicinino a spruzzatura dell'acqua, il sistema può aprire sensibilmente il lembo della valvola per fornire acqua per estinzione. Allo stesso tempo, una piccola parte dell'acqua passa attraverso il piccolo foro nella scanalatura del sedile della valvola. Scorri sulla pipeline di allarme, dopo il ritardo del riempimento del dispositivo di ritardo, continua a fluire sul campanello di allarme idraulico e sull'interruttore a pressione, in modo che la campana di allarme idraulica suoni un allarme e l'azione dell'interruttore a pressione invia un segnale elettrico al centro di controllo antincendio, oppure viene emesso dal comando per avviare le pompe antincendio o altre apparecchiature elettriche.

(3) Il dispositivo della valvola di allarme bagnata è fornito con una pipeline di test di allarme manuale. In uso normale, la valvola a sfera tra la porta di allarme del corpo della valvola e il ritardatore è normalmente aperta e bloccata e la valvola a sfera della linea di prova di allarme manuale è normalmente chiusa. Quando il dispositivo di allarme deve essere ispezionato manualmente, la valvola a sfera della porta di allarme viene sbloccata e la valvola a sfera viene chiusa e la valvola a sfera della linea di prova di allarme manuale viene aperta e la funzione del dispositivo di allarme può essere ispezionata manualmente senza attivare il gruppo del barattolo.

4, Installazione del prodotto

5. Il nostro fabbrica

Q&A

D: Quando posso ottenere il prezzo?
A: Fornire parametri dettagliati del prodotto, come dimensioni della flangia, standard della flangia, quantità del prodotto, ecc. Possiamo fornire il nostro preventivo entro 24 ore

D: Qual è il tuo MOQ?
A: Se abbiamo i prodotti in stock, non sarà un MOQ. 1 PC può essere inviato

Se dobbiamo produrre, possiamo discutere del MOQ, per la valvola di ritegno allarme bagnato, è di circa 50 % per il MOQ.
